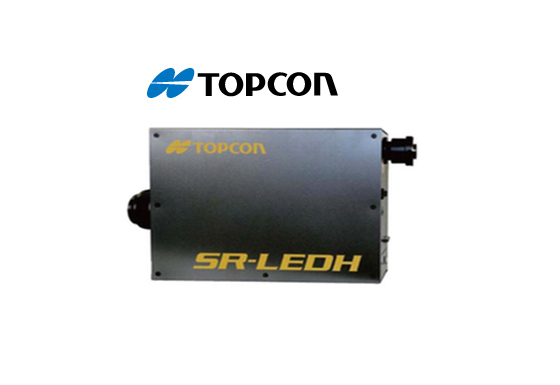

本產品搭載有測定條件自動化功能的FIX模式，僅需0.4秒即能完成對同類樣品的測定，非常適合于必須超高速測定的出廠檢驗之類的產線檢查作業。
您若對該產品感興趣，歡迎通過電話或微信公眾號進行進一步溝通、查詢！
本產品適合于近年來需求不斷擴大的LCD背光、新一代照明所使用的LED模組的產線、品質管理之用。本產品搭載有測定條件自動化功能的FIX模式，僅需0.4秒即能完成對同類樣品的測定，非常適合于必須超高速測定的出廠檢驗之類的產線檢查作業。
本產品適合于近年來需求不斷擴大的LCD背光、新一代照明所使用的LED模組的產線、品質管理之用。
|
: AL-6 |
|
: AL-11 |
|
: AL-12 |
|
: WS-3 |
|
: FP-3P |
|
: Tripod5N |
|
: Tripod-SR |
|
: S-4 |
|
: ND-10/100 |
|
- 搭載LAN功能，從而實現生產線所必須的超高速測定（約0.4秒）。
- 采用新型光學系統，減少了測定角內的靈敏度不均勻。
- 超薄機身設計，適合搭載自動測量機臺，在產線上使用。
- 標準配置軟件開發包。
*軟件開發包
方便客戶自行編寫LAN通信軟件時所使用的開發包。
由頭文件、程序庫、抽樣程序等組成。調出所提供的模塊程序庫函數后，無需考慮網絡程序和通信協議，即 可進行軟件的開發。
此外，無需使用SDK，可通過客戶自行開發的應用軟件，依靠通信協議，由同一網絡內的其他電腦來控制，也可以用1臺電腦來控制多臺本產品。
- LED背光、LED照明的亮度.色度.色溫度特性.顯色性評價
- LCD、OLED等，顯示器的亮度.色度.色溫度等光學特性評價
- 車載頭燈、尾燈等，以及LED照明器具的亮度、色度的高精度測定作為光學特性評價
- 探頭，搭載于各類自動測量機臺上
| 光亮采集 | 付電子冷卻反面入射型CCD |
|---|---|
| 波長分散原理 | 衍射光柵 |
| 光學系統 | 對物鏡：f = 82mm F2.5、 對焦目鏡： 觀測視野5° |
| 測定角 | 2°/1°/對焦專用 *電動切換式 |
| 測定距離 | 350mm - ∞ (從物鏡金屬件前端開始的距離) |
| 光譜波寬 | 6 - 9nm *半波寬 |
| 波長精度 | ±0.3nm *Hg 光譜線上 |
| 測定波長范圍 | 380 - 780nm |
| 波長分解能力 | 1nm |
| 測定模式 | 自動/手動 (積分時間/頻率) / FIX |
| 測定內容 | 分光輻射亮度 : W?sr-1?m-2?nm-1 |
| 演算內容 |
輻射亮度 : W?sr-1?m-2, 亮度 Lv : cd?m-2, CIE1931 色度坐標 xy, CIE1976 色度坐標 u' v', 三刺激值 XYZ, 相關色溫度(Tc;k)、 偏差(duv), CIE 表色系 2°/ 10° |
|
亮度測定范圍(*1) (*2) |
2°: 10 - 1,500,000 1°: 30 - 4,500,000 |
| 亮度精度(*1) | ±2% 以下 |
| 色度精度(x,y) (*1) | ±0.002 |
| 重復精度: 亮度(*3) | 2°: 0.3% (10cd/m2 以上), 1°: 0.3% (30cd/m2 以上) |
| 重復精度: 色度(*4) | 2°: 0.0005 (10cd/m2 以上), 1°: 0.0005 (30cd/m2 以上) |
| 偏光特性 | 亮度 1％ 以下, 分光輻射亮度 5％ 以下 (400 - 700nm) |
| 測定時間(*5) | 約 0.4秒 |
| 界面 | LAN(*6) / RS-232C |
| 電源 | 專用AC 電源適配器 AC100V-240V, 50/60Hz |
| 功率 | 約 33W |
| 使用條件 | 溫度: 5 - 30℃, 濕度: 80%RH 以下 (且無凝露) |
| 外形尺寸 (W×D×H) | 98×413×231.5mm |
| 質量 | 5.3kg |
(*1) : 針對標準A光源
(*2) : NORMAL SPEED模式測定時的測定范圍
(*3) : 測定角2°、連續測量10次2σ，NORMAL SPEED模式
(*4) : 測定角2°、連續測量10次（最大值-最小值）、NORMAL SPEED 模式
(*5) : 測定角2°、積分時間100ms、高速測定模式、LAN(STB指令)、測色模式時
(*6) : TCP/IP、Ethernet 10/100BASE-TX對應
|
測定角
|
測定距離 (*1)
|
||||
|
350mm
|
500mm
|
800mm
|
1000mm
|
2000mm
|
|
|
2°
|
10
|
15.1
|
25.4
|
32.2
|
66.4
|
|
1°
|
4.99
|
7.55
|
12.7
|
16.1
|
33.2
|
