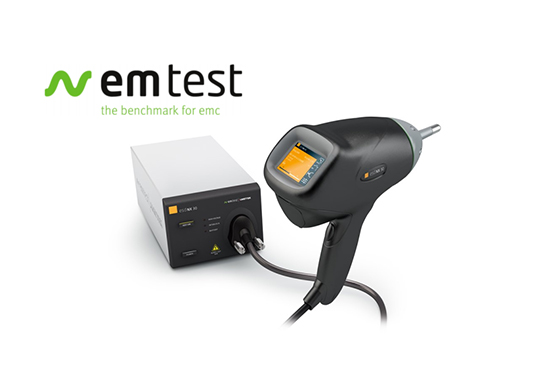

ESD NX30 靜電放電模擬器，空氣放電和接觸放電的測試電壓最高可達30kV，放電頻率最高可達25Hz，可方便更換的R/C網絡和放電頭，交流電源供電和直流供電，可用電池供電。
您若對該產品感興趣，歡迎通過電話或微信公眾號進行進一步溝通、查詢！
ESD NX30 - 可以產生比 EN / IEC 61000-4-2 標準要求的測試等級更高的靜電放電脈沖。
人體與物體之間，或兩個不同物體之間的靜電放電，可能導致敏感電子設備或控件受到持續的干擾乃至破壞。
靜電放電測試設備 ESD NX30 能夠模擬靜電放電脈沖，在空氣放電和接觸放電模式下，測試電壓均可達到 30 kV。
優于 EN /IEC 61000-4-2 標準要求的測試等級，并能滿足汽車測試應用需求。
產品特點：
> 空氣放電和接觸放電的測試電壓最高可達 30 kV
> 彩色觸控屏
> 放電頻率最高可達 25 Hz
> 超過 80 種可方便更換放電模塊和放電頭
> 被試設備累積電荷自動泄放功能
> 內置事件日志功能
> 可用交流電源供電和直流供電
> 供電電池支持在 30 kV 電壓放電 30,000 次
> 帶有自測功能
|
型號概覽 |
|
|
ESD NX30 |
- 高壓基礎單元 |
|
- 內置電池組 |
|
|
- 放電槍 |
|
|
- 接口、內鎖 |
|
|
- 自校準功能 |
|
|
- 手提箱 |
|
|
ESD NX30-AUTO |
- ESD NX30 |
|
- ISO 10605 放電網絡 |
|
|
- 150 pF/2000 ohm |
|
|
- 330 pF/2000 ohm |
|
|
- 330 pF/330 ohm |
|
|
- 150 pF/330 Ohm |
|
|
ESD NX30.1 |
- 高壓基礎單元 |
|
- 放電槍 |
|
|
ESD NX30.1-AUTO |
- ESD NX30.1 |
|
- ISO 10605 放電網絡 |
|
|
- 150 pF/2000 ohm |
|
|
- 330 pF/2000 ohm |
|
|
- 330 pF/330 ohm |
|
|
- 150 pF/330 Ohm |
|
|
Contact discharge |
200 V - 30,000 V ± 5 % |
|
Air discharge |
200 V - 30,000 V ± 5 % |
|
Resolution |
100 V steps |
|
Holding time (AD) |
More than 5 s |
|
輸出： |
|
|
Contact Discharge Pulse |
per EN/IEC 61000-4-2 Ed.2, |
|
per ISO 10605 Ed.2 |
|
|
150 pF/330 ohm |
|
|
Rise time |
0.8 ns +/- 25%, |
|
0.7 ns - 1 ns |
|
|
First peak current value |
7.5 A ± 15 % @2 kV |
|
15 A ± 15 % @4 kV |
|
|
22.5 A ± 15 % @6 kV |
|
|
30 A ± 15 % @8 kV |
|
|
Current value at 30ns |
4.0 A ± 30 % @2 kV |
|
8.0 A ± 30 % @4 kV |
|
|
12.0 A ± 30 % @6 kV |
|
|
16.0 A ± 30 % @8 kV |
|
|
Current value at 60ns |
2.0 A ± 30 % @2 kV |
|
4.0 A ± 30 % @4 kV |
|
|
6.0 A ± 30 % @6kV |
|
|
8.0 A ± 30 % @8 kV |
|
